太阳能+热泵中央热水系统基本组成

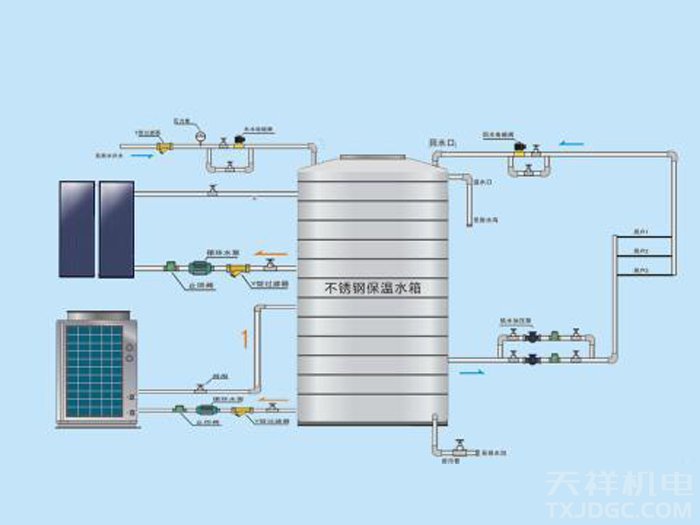

太阳能+热泵中央热水系统的主要组成部分为太阳能集热器和太阳能辅助加热空气源热泵机组，其他辅助设备与常规的中央热水系统相同，包括太阳能循环泵、热水加热环泵、换热器、热水箱及控制器等。
太阳能辅助加热空气源热泵机组
为使空气源热泵在低温环境中高效、稳定、可靠的运行，国内外众多科研单位和生产企业进行了研发和改进，归纳起来主要有三种方式。一是依靠外界辅助热源来提高热泵低温制热性能，比如通过电加热提高热泵制热出水温度、采用燃烧器辅助加热室外换热器、在压缩机周围敷设相变蓄热材料以增加低温条件下制热运行出力等等;二是通过改善制冷剂循环系统来提高热泵的低温制热性能，比如采用双级压缩的空气源热泵，设中间补气回路的空气源热泵等;三是采用变频系统，低温工况下让压缩机高速工作增加工质循环量，同时向压缩机工作腔喷液以防止其过热，从而使热泵机组能够正常运行。
太阳能辅助加热空气源热泵机组是基于上述第一种方式而产生的。在机组的蒸发器上增加了一辅助换热器。热泵在低温环境下制热运行时，高于环境温度的太阳能热水流经该辅助换热器，与将进入蒸发器的室外空气进行热量交换提高其温度，从而使制冷剂在相对较高的环境里蒸发吸热，提高了蒸发温度，改善了压缩机的工作状况。
太阳能辅助加热空气源热泵机组性能特点
与普通的空气源热泵相比较，太阳能辅助加热空气源热泵机组在低温工况下运行具有如下几个明显的特点：
1.COP显著提高。在同样的环境温度下，太阳能辅助加热使制冷剂系统的蒸发温度得以提高，机组的制热性能系数较普通空气源热泵机组有了明显的提高。
2.防止蒸发器结霜，减少除霜时间。由于辅助热源的加热作用，提高了进入蒸发器的空气温度，使其结霜的可能性降低，这样就可以防止蒸发器表面结霜，使其保持较高的换热效率;同时，机组的化霜次数和时间也大大减少，可以节省大量的电能并保证热泵机组连续不问断的运行。
3.改善空调压缩机工作环境，延长机组使用寿命。在环境温度较低时，空调压缩机的压缩比急剧升高，压缩机的排气温度常常会超过压缩机允许的工作范围，从而导致压缩机频繁的启停，无法正常工作，长此以往，将会损伤压缩机的整体性能，减少空调设备的使用寿命。通过太阳能作为辅助热源提高系统蒸发温度，间接地改善了压缩机的工作环境，不但解决了压缩机在外界低温环境下不能正常工作的问题，并且可以使整个热泵机组的使用寿命有效延长。
4.太阳能辅助换热器的设计。辅助换热器位于热泵蒸发器的外侧，作为热泵机组的一个部件与热泵机组同步设计生产，采用和蒸发器同样外型尺寸和材质的翅片管换热器。辅助换热器的换热面积、空气通过温升及其与热泵蒸发器的间距应根据太阳能集热器可以提供的辅助热量、太阳能水温、环境温度及热泵机组蒸发温度、排风量等参数进行设计计算。
太阳能集热器
目前在太阳能热水工程中通常采用的太阳能集热器主要有平板型太阳能集热器、全玻璃真空管集热器、u型管式真空管集热器、热管式真空管集热器和直流式真空管集热器五种。对于全年使用的比较大型的太阳能中央热水系统，要求太阳能集热器应具有一定的承压能力，比较高集热效率，比较小的管道阻力，抗冻能力强，易于维护。在这几种太阳能集热器中，全玻璃真空管集热器虽然热集热效率高，市场占有率大，但因其不能承压运行，容易冻裂，不适宜用在大面积的太阳能热水系统中，绝大部分都被用作家用太阳能热水器的集热部件。其它四种均为金属吸热体的太阳能集热器，可以承压运行，适用于在大型的太阳能热水工程中应用。
平板集热器是应用比较早的一种太阳能集热装置，一直以来也是世界太阳能市场的主导产品，广泛应用于各种低温热水加热领域，但随着真空管太阳能集热器的出现，受其自身结构的局限，在集热效率上已不具备优势，因防冻问题以及集热性能受季节和环境影响较大，目前主要在南方冬季气温较高的地区应用，在北方寒冷地区冬季运行效果欠佳，不推荐在大型热水工程中应用。
u型管式真空管集热器、热管式真空管集热器和直流式真空管集热器是在全玻璃真空管集热器基础上发展起来产品，三者的共同特点都具有比较高的集热效率，以金属作为吸热体，可以承压运行，但从集热效率、防漏、防垢、耐久性、安全性、可靠性、安装维护难度等方面进行综合评价，热管式真空管集热器是最适宜在中央热水供应系统中采用的太阳能集热器类型，u型管式真空管集热器和直流式真空管集热器次之。热管式真空管集热器利用热管传热，干性连接，管内不走水，具有热容小、传热快、耐冰冻、耐热冲击、承压强、保温好、无渗漏、易维护等优点，u型管式真空管集热器和直流式集热器利用真空管内同心套管直接对工质加热，除了具有运行温度高、承压能力强和耐热冲击性能好等特点外，其集热效率高于其它形式的集热器，并且可以水平安装，简化安装支架，减少安装场地面积，避免集热器影响建筑外观，在太阳能和建筑结合方面具有较强的适应性，但其安装程序比热管式真空管集热器复杂，接口较多，运行中有漏水隐患，系统维护成本相对较高。
